XL-HC224C je špičkové a jednoduché zařízení se standardem HomePNA 3.1

Umožňuje komunikaci až 61 jednotek po jediném páru vodičů signálovou rychlostí až 244Mbps. Je určena pro vybudování rychlé Ethernetové sítě po koaxiálním rozvodu v budově, typicky na společné domovní televizní anténě. Jednotka koexistuje s TV signálem a nemá vliv na jeho příjem.
V závislosti na instalovaných CATV zásuvkách lze připojit XL-HCW224 přímo mezi TV přijímač a port zásuvky. Řada XL-HC/HCW již předpokládá že minimální vložný útlum je 6dB. Tzn. není nutné měnit ani staré zásuvky, u nichž filtr vkládá velký útlum. Maximální útlum na trase může být až 65dB.

Poznamenáváme že jednotka pracuje v pásmu 12 - 44MHz, zasahuje již tedy do prvního TV kanálu. Obvykle není tento kanál obsazen. Jednotka rovněž akceptuje případné pásmové zádrže instalované v koaxiálním rozvodu a přizpůsobí svou komunikační rychlost reálně neblokovaným kmitočtům.

Naměřené rychlosti TCP provozu při jednom klientu:
Při útlumu 25dB: 100Mbps, při současném downloadu i uploadu: 73Mbit + 60Mbit
Při útlumu 55dB: 70Mbps, při současném downloadu i uploadu: 45Mbit + 35Mbit

Naměřené rychlosti při 31 klientech:
Při útlumu 25dB: 71Mbps, při současném downloadu i uploadu: 46Mbit + 36Mbit
Při útlumu 55dB: 61Mbps, při současném downloadu i uploadu: 38Mbit + 29Mbit

Topologie:
V koaxiálním rozvodu musí být zapojena právě jedna řídící jednotka XL-HCW224.
Ve výjimečných situacích, kdy je třeba třeba zapojit více segmentů za sebou (tzn. více než 61 klientů na jediném koaxiálním vedení) je třeba užít oddělovací filtr XL-FH047.

Srovnání s předchozími verzemi:
Oproti starší verzi XL-HB128C nabízí především vyšší vysílací výkon a lepší citlivost (15dBm proti 8dBm, překoná útlum 65dB proti 55dB).
Dále má větší počet počet klientů (61 proti 31). Podotýkáme že je plánováno i firmwarové rošíření až na 122 klientů.


Kompatibilita s předchozími verzemi:
Řada XL-HCW224C (XL-HC224C) není zpětně kompatiblilní s řadou XL-HCW128 (XL-HC128C) ani s řadou XL-HBW128C (XL-HB128C)



Vlastnosti

• 2 porty 10/100Base-TX, Auto-Negotiation (10/100 Mbps) , IEEE 802.3u, switching
• 2 porty konektor F (female), pro připojení na koaxiální svod (možné i s napájením) a TV přijímač. Port pro TV přijímač pasivně propojen s přívodem a je funkční i při vypnutém zařízení
• až 61 vzájemně nepřímo komunikujících jednotek na jediném vedení, standardně aplikována izolace klientů, pro P2P komunikaci nutno využít PPoE či "forward" modelu pro jednotlivé subsítě na nadřazeném routeru
• používané přenosové pásmo 12-44MHz
• max. útlum 65dB, min. útlum 6dB
• vysílací výkon 15dBm +/- 1dBm (123 dBuV, max. 1,7V)
• maximální vzdálenost mezi dvěma jednotkami 1500m (platí pro kabel průřezu RG59), není žádný délkový limit jen omezení útlumem
• současný provoz s TV, zabudovaný filtr od 54MHz pro odrušení TV signálu
• signálová rychlost až 224Mbps, automatické přizpůsobení rychlosti v rozsahu 4-224Mbps
• symetrický synchronní provoz, duplexní
• transparentní Ethernetový bridge, 2k MAC adres, paket do 1522B, podpora Flow kontrol, broadcast storm filter
• Web management, Telnet, SNMP prostřednictvím master jednotky
• řízení rychlosti downloadu a uploadu, již na koncové jednotce
• 802.1p a ToS
• 802.1Q, konfigurace TagVLAN ID Tag/UnTag nebo Pass Through, řízení IGMP snooping, IGMP v1, v2
• nezávislý na protokolech, operačních systémech, transparentní, nepotřebuje žádný software
• diagnostika stavu, vestavěný frekvenční analyzer sleduje rušení, test SNR
• rozměr 130x95x30mm, hmotnost 160g
• napájení: lokální z dodaného externího adaptéru 12V DC, odběr do 4W

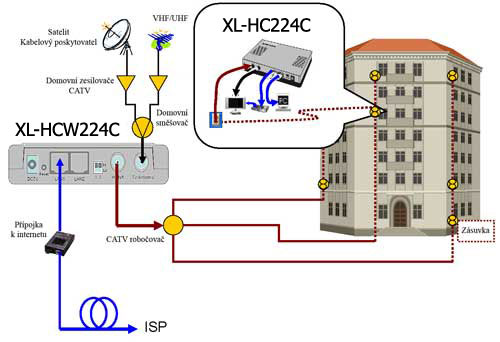

Aplikační schéma - rozvod přímo po společné TV anténě.

Upozornění:
a) XL-HC224C není zpětně kompatibilní s XL-HC128C nebo XL-HB-128C
b) XL-HC224C vyžaduje XL-HCW224C

Upozornění pro instalace s přenosem ovládání satelitního příjmu (DVB-S, DiSeqC):
Zařízení dovoluje průchod signálu pro satelitní přenos a to od kmitočtu 44MHz výše (tzn. i 950MHz-2100MHz). Avšak blokuje kmitočty 0-44MHz. Proto není možné skrze zařízení přenášet ovládací signály od DVB-S setop boxu (ovládání DiSeqC). Pro užití se se satelitním příjmem musí být užita účastnická zásuvka z rozbočením pozemního a satelitního vysílání.
Zařízení však lze plně používat s multiswitchi při nasazení jednotek na vývody pro pro pozemní vysílání.
